LIUGUSTE ja KAPPIDE MÕÕTMISJUHEND

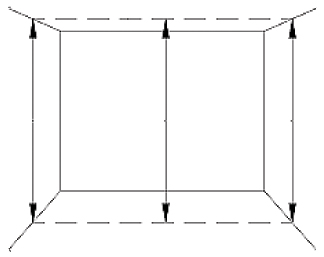

LAIUSE MÕÕTMINE
- liuguste tellimuse korral antakse tellimuslehel edasi AVA MÕÕT
- riiulisüsteemide tellimisel kirjas alati TOOTE GABARIITMÕÕT, toote paigaldamiseks
piisava paigaldusvaruga tuleb tellimuse edastamisel ise arvestada.
- kui põrand ei ole loodis, tuleb tellida kapp reguleeritava kõrgusega sokliga.
- Kui lagi on ava servadest mõõdetuna loodist väljas rohkem kui 10 mm, tuleb tellida kapp
laega (s.t mitte tüüp Standard) või loodida ülasiin, kasutades vaheklotse ning tellida lisaks
ülasiini peiteliist.
- Kui vasak või parem sein on loodist väljas või kõverad, siis tuleb kapitüübiks valida kas
Standard, Kõrge Kapp või Madal Kapp.
LIUGUSTE VALIMINE
Liugustel võivad olla erinevad sisumaterjalid ning jaotuste tüübid.

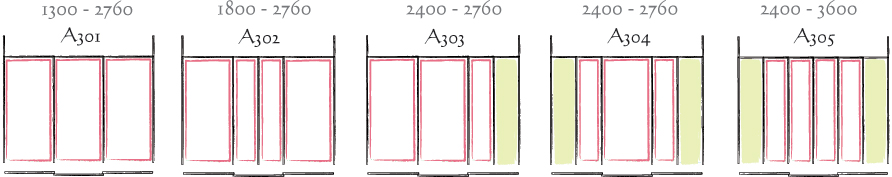

Alumiiniumraamiga liuguste võimalikud jaotuste variandid on alloleval joonisel:
LIUGUKSED
CLASSIC
ALUMIINIUMRAAMI VÄRVID:hõbedane, šampanja ja RAL-kataloogi järgi.
SISUMATERJALID:
MELAMIINPLAAT 10 mm: valge,
kask, helehall, hall, lubjatamm, tamm, pähkel, wenge.
SPOON:
naturaalsed - kask ja tamm, tehnilised -valgendatud tamm, tamm, kirss, pähkel ja wenge.

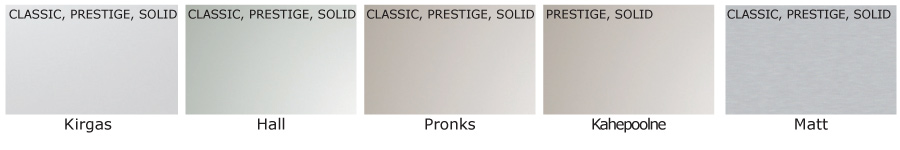

PEEGEL:
kirgas, hall, pronks, mattpeegel.

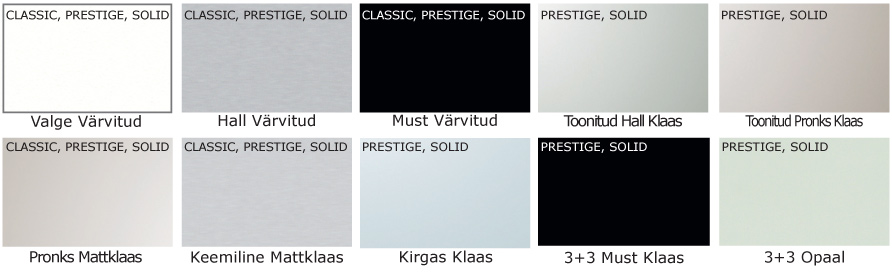

KLAAS:
valge, hall ja must värvitud klaas, keemiline mattklaas, pronks mattklaas.
ALUMIINIUMRAAMI VÄRVID:hõbedane, šampanja ja
RAL-kataloogi järgi.
SISUMATERJALID:
MELAMIINPLAAT 10 mm:
valge, kask, helehall, hall, lubjatamm, tamm, pähkel, wenge.
SPOON:
naturaalsed - kask ja tamm, tehnilised - valgendatud tamm, tamm, kirss, pähkel ja wenge.
PEEGEL:
kirgas, hall, pronks,
mattpeegel,
kahepoolne kirgas peegel.
KLAAS:
valge, hall ja must värvitud klaas, keemiline mattklaas, pronks mattklaas,
kirgas klaas,
toonitud hall klaas,
toonitud pronks klaas,
3+3 opaal, 3+3 must klaas.
ALUMIINIUMRAAMI VÄRVID:hõbedane ja RAL-kataloogi järgi.
SISUMATERJALID:
MELAMIINPLAAT 10 mm: valge,
kask, helehall, hall, lubjatamm,
tamm, pähkel, wenge.
SPOON:
naturaalsed - kask ja tamm, tehnilised - valgendatud tamm,
tamm, kirss, pähkel ja wenge.
PEEGEL:
kirgas, hall, pronks, mattpeegel, kahepoolne kirgas peegel.
KLAAS:
valge, hall ja must värvitud klaas, keemiline mattklaas, pronks mattklaas, kirgas klaas,
toonitud hall klaas,
toonitud pronks klaas,
3+3 opaal, 3+3 must klaas.
UKSEMATERJALID:
MELAMIINPLAAT 22mm: - valge, kask, helehall, hall, lubjatamm, tamm, pähkel, wenge.
Uksed on varustatud ühe süvistatud või reeling käepidemega.
LIUGUSTE JA KAPPIDE MATERJALID
Kapid valmistatakse 16mm, liuguste sisud 10mm ja TREND uksed 22mm plaadist.
LIUGUSTE MATERJALID
TAGASEINA MATERJALID

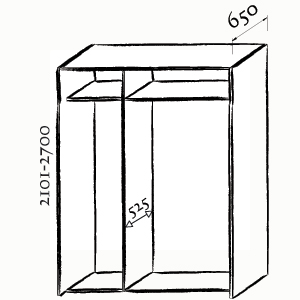

Oleme välja töötanud odavaimad lahendused kvaliteetsetetele garderoobikappidele. Kõik kapid valmistatakse
täpselt Sinu etteantud mõõtude järgi, kappidega koos võid tellida Sulle sobivad liuguksed. Kapi ja liuguste värvi valid Sina ise.
- valmistatud 16 mm mööbliplaadist

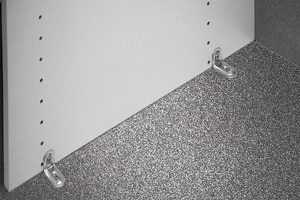

- riiulite ja külgseinte kinnitused nurgikutega

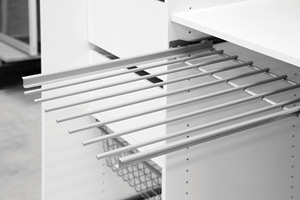

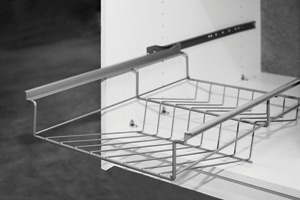

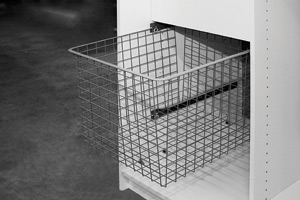

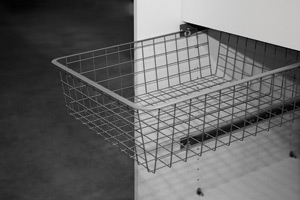

- rullikutega korvid ja pükstehoidja
- sahtlite lisavarustuses pehme sulgumine,
sahtlid on käepidemeteta, avamise
hõlbustamiseks paigaldatakse vahedega
- 3 mm HDF-materjalist tagasein lisavarustusena.
Standard (S) Kapi küljed toa laeni, kapiuksed paiknevad kapikülgede, toa lae ja põranda vahel. |
Kõrge Kapp (KK) Kapi uksed paiknevad kapi külgede, kapi lae ja toa põranda vahel. |
Kõrge Riiul (KR) Kapi uksed paiknevad kapi ees, nišši külgede, toa põranda ja lae vahel. |
Madal Kapp (MK) Kapi uksed paiknevad kapi külgede, kapi lae ja toa põranda vahel. |
Madal Riiul (MR) Kapi uksed paiknevad kapi ees, nišši külgede, toa põranda ja lae vahel. |

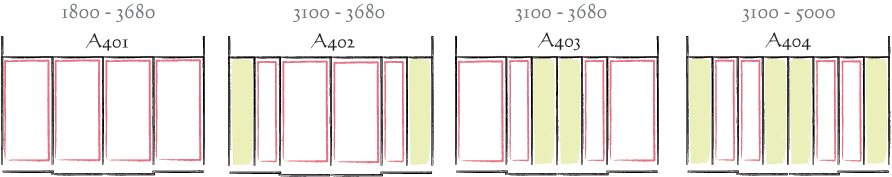

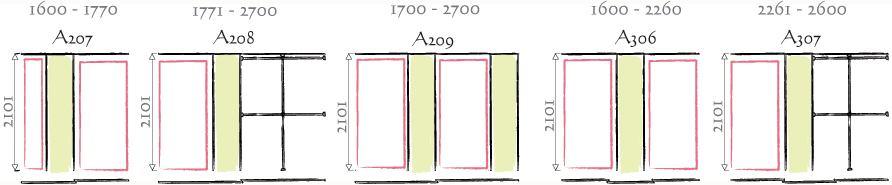

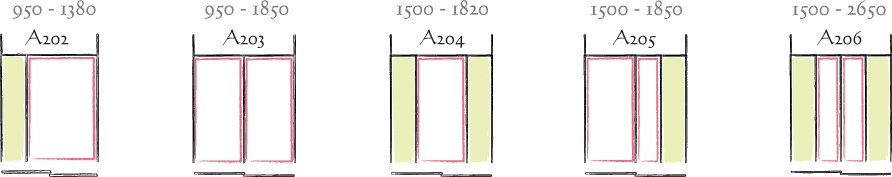

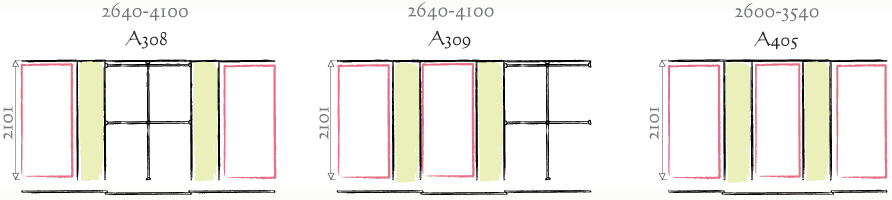

MOODULID
MOODULITE SÄÄSTULAHENDUSED NIŠŠI
Kapi tüüp: Madal Riiul (MR)

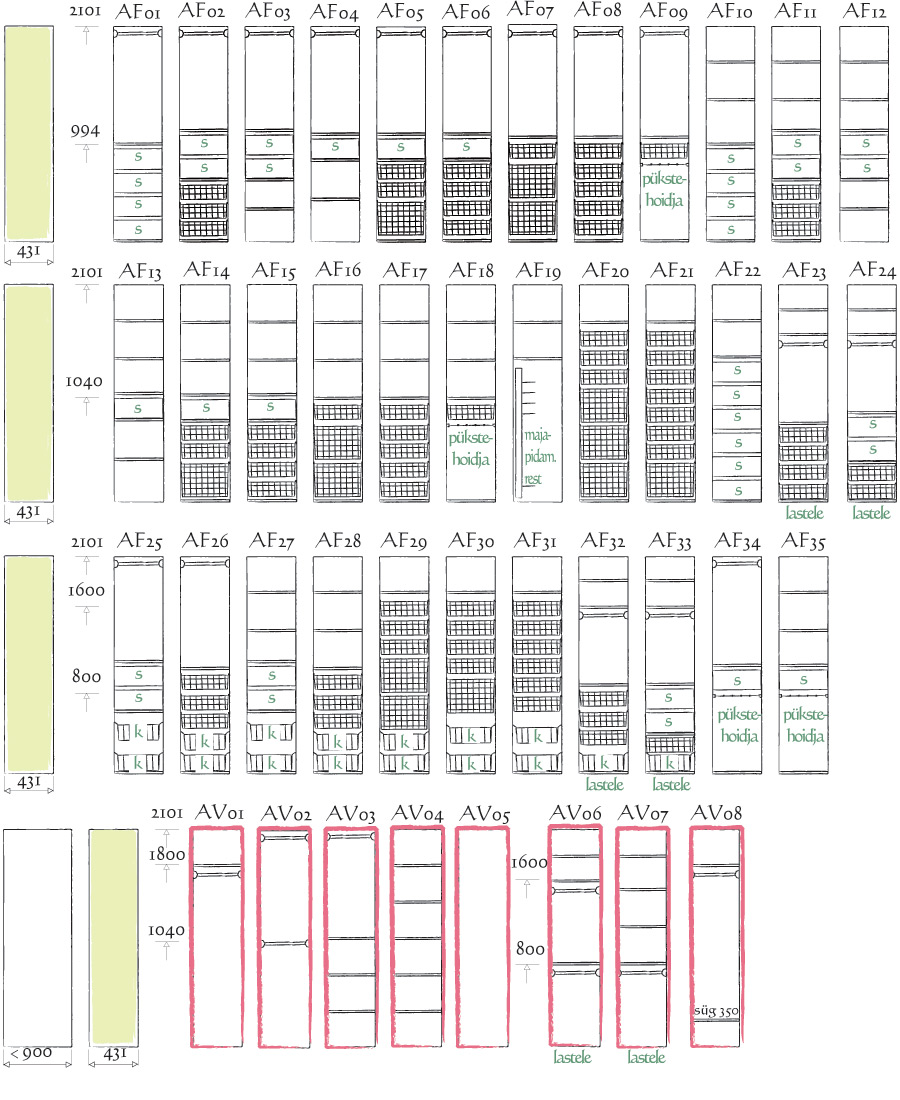

MOODULITE SISUD

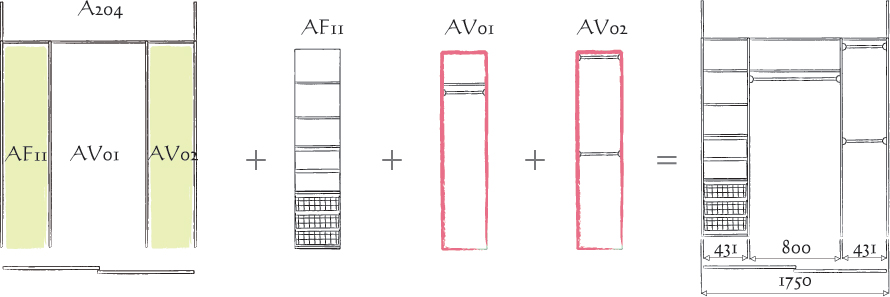

VORMISTAMISE NÄIDE
FOTOD
puuritud seinale.
sahtel.
põrandale.
ARINA TOODETE KASUTUS- JA HOOLDUSJUHEND.
Arina toodete kasutus- ja hooldusjuhend ohjab erinevate Arina toodete – liuguste,
kapisüsteemide (edaspidi mööbel) kasutamist ja hooldust. Käesoleva juhendi nõuetest kinnipidamine on aluseks toodetele kehtiva 2-aastase garantii kehtimisele.
1.1. Kõik Arina tooted on ette nähtud kasutamiseks sisetingimustes. Tooted ei talu
pikaajalist kokkupuudet veega. Eriti tundlikud niiskuse suhtes on melamiin- või lakitud
spoonkattega mööblidetailid. Mööblile kõige sobivam suhtelise niiskuse tase ruumides
on 40÷60%. Lühiajaline niiskuse tõus või toodete märgumine ei vii küll toodete
kahjustumiseni, kuid selle vältimiseks tuleb tooted peale märgumist koheselt kuivatada
või ruumid tuulutada. Juhul, kui mööblit kasutatakse ilma spetsiaalsete kapijalgadeta,
tuleb vältida vee sattumist mööbli alla. Pikaajalises kokkupuutes veega mööblikilbi
servad punduvad ja murenevad.
1.2. Arina tooteid ei ole soovitav asetada küttekollete ja radiaatorite vahetusse
lähedusse. Lakitud spoonkattega detailidele avaldavad lisaks püsivatele
niiskustingimustele mõju ka järsud niiskuse ja temperatuuri muutused, mille tulemusel
võib pinnakate praguneda. Samuti tuleb spoonitud detaile hoida tugeva pleekimise
vältimiseks otsese päikesevalguse eest.
1.3. Tuleb arvestada, et plaatmaterjali sisaldavad Arina liuguksed ei sobi eraldama väga
erinevate temperatuuri ja niiskuse tingimustega ruume, kuna võib tekkida märgatav uste
kaardumine.
1.4. Kõiki Arina tooteid võib kasutada vaid sihipäraselt, arvestades toodete üksikosadele
kehtestatud koormusnormidega (vt.punkt 3). Liugratastel või siinidel liikuvatele
toodetele ei või rakendada suuremat jõudu kui nende liigutamiseks vajalik, lubamatu on
vabastada tooted haardest enne soovitud asendisse liigutamist, lastes neil inertsiga
liikuda piirasenditesse.
1.5. Tooted ei talu lööke ega mõjutamist teravate esemetega.
2.1. Arina toodete hooldusjuhised puudutavad põhiliselt toodete puhastamist ning
liikuvosade (erinevad uste liugrattad, hinged ja amortisaatorid; kapisüsteemide
väljatõmmatavate toodete – sahtlite, korvide, jalatsiriiulite, pükste- ja lipsuhoidjate ning
riidepuukandurite roller- ja liugsiinid; reguleeritavad jalad) reguleerimist või pingutamist.
2.2. Toodete puhastamist tuleb teostada kohe, kui on märgata nende määrdumist,
vastasel korral võib osutuda raskendatuks mustuse eemaldamine. Pindade
puhastamiseks võib kasutada veega niisutatud pehmet lappi või käsna. Tõsisemalt
määrdunud pindade ja osade puhastamisel võib kasutada erinevaid pehmetoimelisi
puhastusvahendeid vastavuses vahendi tootja ettekirjutusega. Järgnevalt tuleb pinnalt
niiske lapiga pesuvahendi jäägid eemaldada ja lõpuks kuivatada pehme lapiga.
Arina toodete kasutus-ja hooldusjuhend vers.01. 2
2.3. Perioodiliselt, vastavalt tolmu ja muu prügi kogunemisele, tuleb puhastada liuguste
alasiini soont tolmuimejaga. Eriti kahjulik liugratastele on liuguste kasutamine
tingimustes, kus alasiini soonde on sattunud liiva, mulda vm. abrasiivset puru.
2.4. Arina toodete puhastamisel ei tohi:
- pesta pindu rohke veega,
- puhastada pindu tugevatoimeliste, happeliste ja abrasiivsete puhastusvahenditega,
- kasutada mehhaanilist kraapimist,
- värvitud ja lakitud pindade puhastamiseks kasutada tugevatoimelisi lahusteid.
2.5. Arina toodete kasutamise käigus võib olla vajalik aegajalt reguleerida või pingutada
toodetes kasutatavat furnituuri. See võib olla tingitud kogu hoone või põranda
vajumisest peale toodete paigaldust, samuti toodete intensiivsest ja jõulisest
kasutamisest. Kohe, kui on täheldatud toodete toimimisel kõrvalekaldeid – furnituuri
loksumist, takistust toodete liikumisel, või liikumisega kaasnevaid ebaharilikke helisid,
on soovitav pöörduda tootja poole hooldusteenuse tellimiseks.
2.6. Mingil juhul ei tohi liuguste rattaid õlitada.
Kapi riiulikilp laiusega kuni 900 mm (ühendus nurgikutega) – 50 kg,
väljatõmmatav sahtel – 30 kg,
väljatõmmatav korv, kingariiul – 30 kg,
väljatõmmatav liugriiul – 30 kg,
väljatõmmatav riidepuu kandur – 15 kg,
allalastav riidepuu kandur – 15 kg,

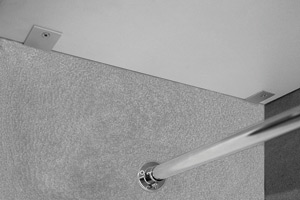

riidepuu toru, ø25 mm, kroomitud, toestamise vahe kuni 1200 mm – 30 kg,
*Antud on staatilised, tootele ühtlaselt jaotuvad piirkoormused.

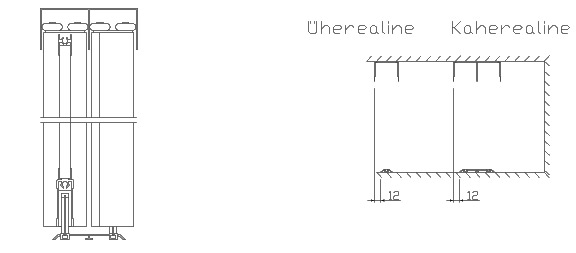

ARINA TOODETE TEHNILINE INFO
Uste silikoonist asendifiksaatorid, mis paigaldatakse alasiini soonde, sisalduvad hinnas (1 tk
ukse kohta).
Min. laius 450 mm
Max. laius 1220 mm
Max. kõrgus 2550 mm
Max. pindala 3,1 m²
Min. laius 450 mm
Max. laius 950 mm
Max. kõrgus 2550 mm
Max. pindala 2,4 m²

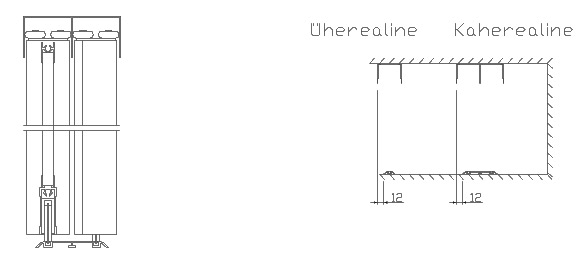

Classic uste avatäitena on võimalik kasutada materjale paksusega 4 ja 10 mm.
Classic liuguste ülekate on 14 mm.
Liuguksed TREND
kuullaagriga alaliugrattast. Alarattad on freesitud sisse ukse tagumisele poolele. Uste silikoonist
asendifiksaatorid, mis paigaldatakse alasiini soonde, sisalduvad hinnas (1 tk ukse kohta).
Max. laius 1350 mm
Max. kõrgus 2550 mm
Max. pindala 3,3 m²
580 mm torukäepide.
Trend liuguste rattad jäävad ukse tagumiselt poolelt näha, seetõttu pole nad sobivad
ruumijagajateks.
Trend uste ülekate on 30 mm.
Trend liuguksi saab valmistada ka kaldlagedega ruumidesse. Täpsema info selle kohta leiab
järgnevast alapunktist 5.
Liuguksed/ ruumijagajad PRESTIGE
Ukse silikoonist asendifiksaatorid, mis paigaldatakse alasiini soonde, sisalduvad komplektis (1 tk ukse kohta).
Max. laius 1800 mm
Max. kõrgus 3000 mm
Max. pindala 4,5 m²
Prestige uste ülekate on 20 mm
Prestige uksi saab valmistada ka kaldlagedega ruumidesse. Täpsema info selle kohta leiab järgnevast
alapunktist 5.
Liuguksed/ ruumijagajad Solid
kuullaagritega. Ukse silikoonist asendifiksaatorid, mis paigaldatakse alasiini soonde, sisalduvad
komplektis (1 tk ukse kohta). Ustele on võimalik paigutada süvistatavad käepidemed.
Max. laius 1800 mm
Max. kõrgus 3000 mm
Max. pindala 4,5 m²
Solid uste ülekate on 35 mm
Solid uksi saab valmistada ka kaldlagedega ruumidesse.

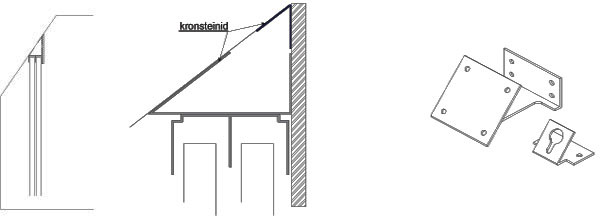

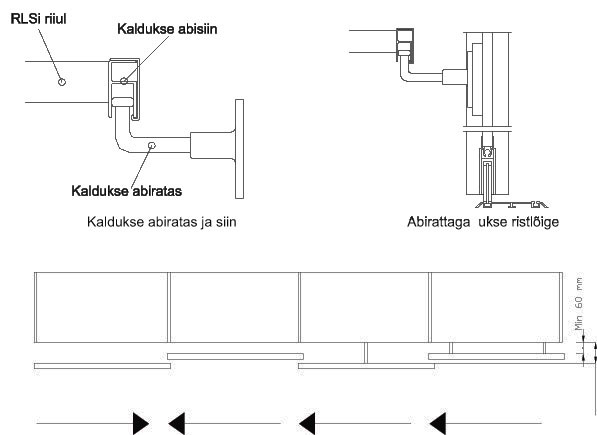

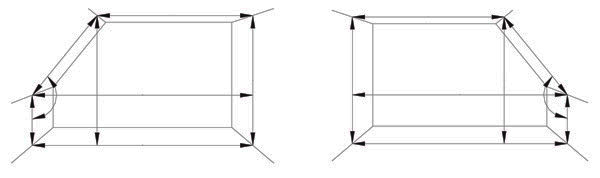

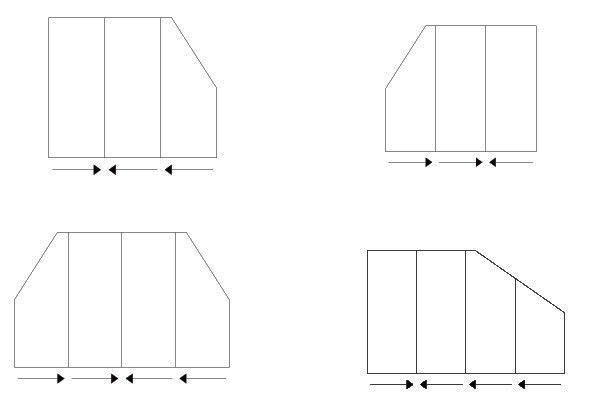

Kalduksed
Kalduste puhul peab arvestama, et minimaalne ava laius on 1500 mm ning minimaalne uste arv
on 3, millest 1 võib olla kalduks.
tugirattaid ja abisiini. Abisiin kinnitatakse RLSi külge. Kui soovitakse kasutada abisiiniga uksi, siis on nende taha
kindlasti vaja riiulitega RLSi, mille külge saab abisiini kinnitada. Uksele kinnitatakse abiratas liimi ja kruvidega,
klaassisude korral liimitakse ukse tagumisele poolele, ratta alla 10 mm melamiinist ca 100 mm laiune riba.
Kalduste lahenduste kavandamisel on soovitav konsulteerida tehasega.
kinnituskronsteinidega. Sellisel juhul varjab alumiiniumist ülaprofiili ja kinnituskronsteine sobiva tooniga 10 mm
paksune puitlaastplaadist iluliist. Arvestada tuleb üks kronsteini komplekt ca 700 mm siini kohta.
iluliistu kinnatmiseks kaldlae alla
Arina riiulisüsteemid, kapisisud (RLS)
Kandina kasutatakse samuti melamiinkanti. Kõik põrandale toetuvad püstdetailid kanditakse ka alt!
- Kapi tagaseintena kasutatakse 3 mm paksuseid HDF-plaate. Tagasein kinnitatakse naeltega kapi tagant.
- Kuni pikkuseni 2101 toimub küljedetailide puurimine 32 mm sammuga kogu ulatuses. Pikemate detailide
puhul (KK, KR) puuritakse lisaaugud kapilae või ülemise riiuli kinnitamiseks.
2101 mm, ja madalamad küljedetailid puuritakse 32 mm sammuga kogu ulatuses. Seetõttu saab kapi/detaili
kõrgusmõõt (H) olla valemi H = N x 32 + 53 järgi, kus N on positiivne täisarv.
- Riiulid asuvad külg/vaheseinte vahel. Riiulid astuvad vaheseintest 2 mm tagasi. Riiulid kinnitatakse väikeste
metallist nurgikutega.
- Riiuleid, mis on pikemad kui 900 mm ning riidepuu torusid üle 1200 mm ei ole soovitav kasutada ilma toetuseta,
kuna võib tekkida läbipaine.
-Sahtli valmistamiseks kasutatakse halliks värvitud metallist 150 mm kõrguseid sahtlikülgi, mis liiguvad rollersiinidel.
Sahtli tagumine detail on 16 mm paksusest, põhi 10 mm paksusest hallist melamiinist. Sahtli esitükk, standardina
kõrgusega 189 mm, valmistatakse üldjuhul kapi karkassi värvi 16 mm paksusest melamiinist. Sahlid on ilma
käepidemeta, avamiseks jäetakse sahtlite esitükkide vahele vahe. Sahtlitele on lisavarustusena võimalik kinnitada
pehme sulgumise mehhanism. Sahtleid on võimalik paigaldada riiulisüsteemi, mille külje sügavus on minimaalselt
300 mm.
- Soovi korral ja vajadusel, kui põrand on ebatasane või kaldu, on võimalik juurde tellida
reguleeritava kõrgusega soklit koos põhjaplaadiga, kokku kõrgusega 80 mm.
piki jooksusiine, mis on omakorda kinnitatud riiulisüsteemi külgede vahele. Korvide paigaldamiseks vajalik ava
laius on 431 mm, korvide sügavuseks 500 mm. Korve on pakkuda 2 erineva kõrgusega, keskmine korv 150 mm
ja sügav korv 330 mm. Lisaks pakume välja tõmmatavat kingahoidjat (kogukõrgus 170 mm) ja Norscani
püksiriiulit (7 riputusharu).
Sügav korvKõrgus 330 mm
Laius 431 mm
Sügavus 500 mm
Keskmine korvKõrgus 150 mm
Laius 431 mm
Sügavus 500 mm
Norscani püksiriiulKõrgus 40 mm
Laius 431 mm
Sügavus 500 mm
KingariiulKõrgus 170 mm
Laius 431 mm
Sügavus 500 mm
PAIGALDUSJUHEND
